二维标注增强工具是Pro/E二次开发的标准软件,并且可以运行在Pro/E野火2.0及以上版本中(包括Creo所有版本),是Pro/E工程图模块的功能增强工具,运用Pro/E标准接口定义,可与Pro/E交互操作。软件几乎涵盖了国标所有工程图中应用的标注符号样式,解决原有软件中难以处理或者操作繁琐的标注问题,实现尺寸及常用符号的快速标注。软件具有功能详细、专用扩展、逻辑判断、鼠标集中操作等优点。
(二维标注增强工具在Creo中UI示例图)
图例说明:
二维标注增强工具极大程度上减少使用者的操作步骤,大部分功能集中于鼠标操作,将常用的标注内容以图标的形式优先显示在工具栏中,甚至有些数值定义都无需键盘输入,而是直接点选。

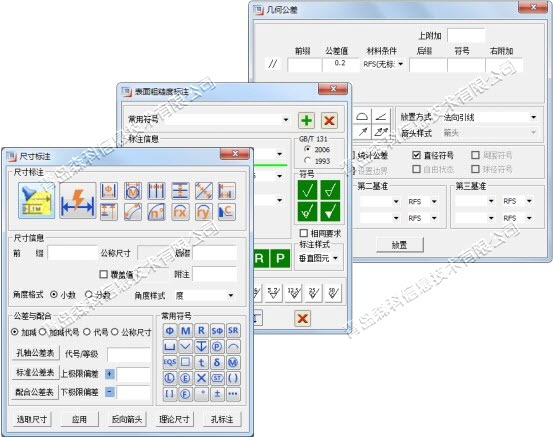

(尺寸标注示例图)

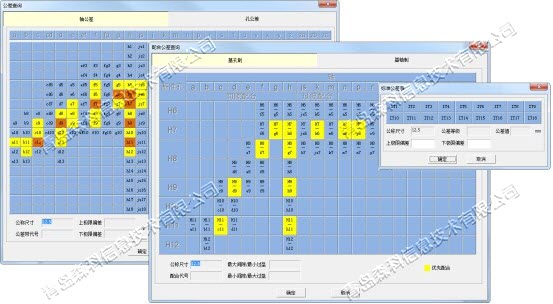

(公差标注示例图)

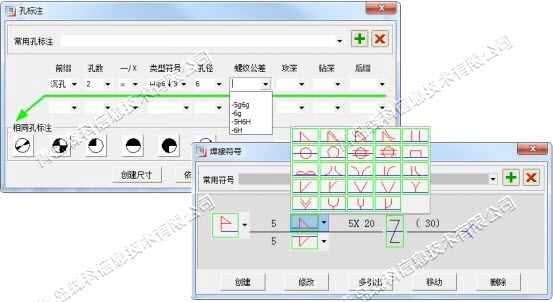

(焊接符号标注和孔标注示例图)
