管路快速设计系统

管路快速设计系统是基于Pro/E二次开发的标准软件,并且可以运行在Pro/E野火2.0及以上版本中(包括Creo所有版本),其主要针对大型管路产品设计过程中产品空间结构复杂,管路数量多,传统的二维设计方式只能设计主管路,无法实时进行设备与管路的干涉检查,并且应用Pro/E标准管路设计模块,设计效率仍然比较低,特别是以回转体结构为设计基础的复杂空间大数量导管设计。

该软件实现了产品管路完整数字模装,通过总结设计规律,研究设计方法,向导式设计思路,解决当前大型管路产品设计中各类常见的布局环境问题,并针对几类常见布局环境定制专用的数据计算方案,从而使大型管路设计变得得心应手,极大提高管路设计效率。


管路设计过程示例图

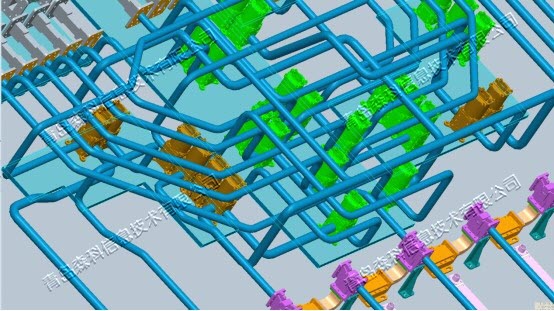

(管路模型示例图)

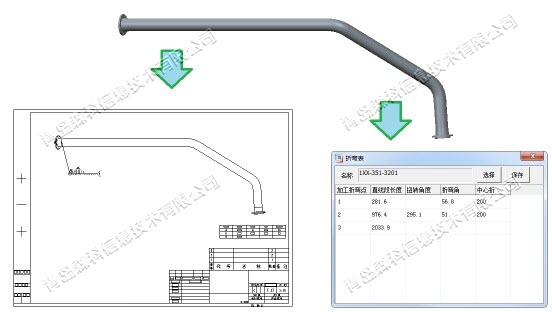

(管路工程出图和三维折弯信息输出示例图)
